校園可視對講報警系統

關于學校安裝“一鍵緊急報警系統”，既是上級教育部門對學校安全防范的要求，也是上級公安部門對公安機關科技強警、服務民生的要求。根據國家教育部、公安部要求建立一個科技化、信息化程度較高的一鍵緊急報警系統：

一鍵報警需求

在出現緊急情況后，現場人員可通過觸動一鍵緊急報警按鈕，將警情上報到監控中心。報警按鈕能夠在各種極端氣候下正常工作。

視頻對講需求：系統支持報警設備與監控中心的雙向語音對講，聲音清晰響亮。報警設備自帶130萬以上像素高清攝像頭，可對現場圖像進行查看與錄像。

聯動視頻彈窗需求：當發生求助報警事件時，平臺將自動彈出報警設備自帶攝像頭及周邊攝像頭圖像，便于第一時間查看并確認警情，及時迅速采取有效措施制止校園安全突發事件發生，使校園安全得到有效的保證。

高集成度，施工便利需求：報警設備具有一體化設計，集成度高，能夠支持普通網線、光纖和無線等多種網絡傳輸方式，便于施工選址于安裝。

模塊化設計需求：報警設備基于模塊化設計，能夠擴展網絡球機。

設備美觀需求：報警設備外觀應能夠與校園環境有機融合，美觀大方，不顯得突兀，設備通常安裝在室外環境，防爆等級應不低于IK10，防塵防水等級應不低于IP65，在高溫、低溫、大雨、臺風、潮濕等氣候條件下正常使用。

按照一鍵緊急報警應急系統的要求，在中小學校園重要部位安裝一鍵緊急報警設備，確保與就近公安110接警中心聯網聯動，切實提高各學校技防設施應用管理和人機聯防、應急處理、快速反應的效能，實現事前預防預警、事中監控跟蹤、事后調閱取證的綜合功能。

實現快速報警功能：一鍵緊急報警可直通被管轄派出所，建設一鍵緊急報警聯網機制，報警對象即為學校被管轄派出所，由派出所直接接警，方便快速出警；

實現快速定位功能:通過一鍵緊急報警聯網系統，直接暴露報警學校所處位置，快速定位，省去地址復述過程，方便快速出警；

實現可視對講功能：通過可視報警聯網系統，可通過多種可視對講報警設備或聯動現場監控設備，了解現場情況，判斷現場環境。

學校一鍵報警系統設計原則系統根據有關的設計依據、標準進行設計。在整個信息化系統的策劃過程中，本方案自始至終以整個系統的可靠性與實用性進行整體設計與構思，按照經濟性的原則進行系統的功能設計，保證系統具有先進性能，同時具備開放性、易維護性等特點。具體設計原則如下：

先進性原則：所采用的設備、產品和軟件具有一定的業界先進水平。系統設計采用先進成熟的控制理念和智能化水平，反映智能化系統設計的發展趨勢。系統符合智能化系統最新發展潮流，系統采用應用成熟的產品，為校園信息化建設的發展創造良好的條件，使得系統建成后達到先進標準。本系統的設計選用遵循現有的設計標準、性能指標在行業中處于領先地位的設施設備。

開放性原則：集成后的系統是一個開放系統，提供標準的數據通信接口及協議和應用軟件接口，具有良好的靈活性和可擴展性，兼容性好，應用軟件可移植性強。可維護性好，系統生命周期長。

標準化和結構化原則：集成總體結構是標準化和結構化的，既可使不同的廠商的設備產品綜合和互聯在同一個系統中，得到高度的信息共享，又可使系統在日后能進行方便的擴充。系統設計嚴格按照國家和地區有關標準進行系統設計和設備配置，并根據智能系統總體結構要求，將各子系統結構化和標準化。

模塊化原則：所提供的應用軟件、控制軟件、硬件設備等，嚴格按模塊化結構方式配置。在系統結構、管理體系上采用模塊方式，系統軟件功能模塊、硬件設備具有可重組性。

安全性原則：在整個系統中，我們自始至終將安全性放在第一位。充分考慮各種氣候特點，確保系統能全天候監控設備的運行情況，確保所有設備能準確無誤地完成其預定的功能。在保證數據安全性的前提下，要求實現嚴格的等級操作權限和不同對象的查詢范圍的控制。在系統設計中，既要考慮信息資源的充分共享，還要考慮信息的保護和隔離。

可靠性原則：系統的設計采用經多年實踐和經驗的積累、先進而成熟的技術，并采用冗余設計，在完成功能的前提下盡可能結構簡單，達到最佳可靠。系統的產品選型采用經過嚴格質量檢驗或認證、性能可靠、性能價格比高的產品或設備，以保證設備的可靠性。系統集中管理、分散控制，將整個系統的可靠性指標轉化成各個子系統的可靠性，確保整個系統的穩定運行。

前瞻性和可擴展性原則：對未來的系統的集成有預留設計，以便前期工程和后繼先進技術的銜接。

經濟實用性和適用性原則：系統設計從系統建設目標和用戶需求出發，經過充分論證，選擇合理的方案和適合的軟硬件產品。系統設計注重方便控制人員的管理、便于操作。如采用中文化的圖形操作界面，配備具有豐富的數據處理功能和報表處理打印功能的監控平臺軟件等。在達到工程要求的前提下，以現有成熟的設備和系統為基礎，充分利用建筑結構的特點，采用模式控制和優化系統設計。

易維護性原則：考慮業務信息化工程系統結構復雜、數據量大、保密要求高、控制量大的特點，系統設計采用就近控制和分區域控制的方法，系統采用模塊化的設計結構形式，所需維護人員少，維護工作量小，維護強度低。系統設計提供故障自動報警和故障信號自動彈出等功能，并提示各種可能的故障原因，方便操作維護。

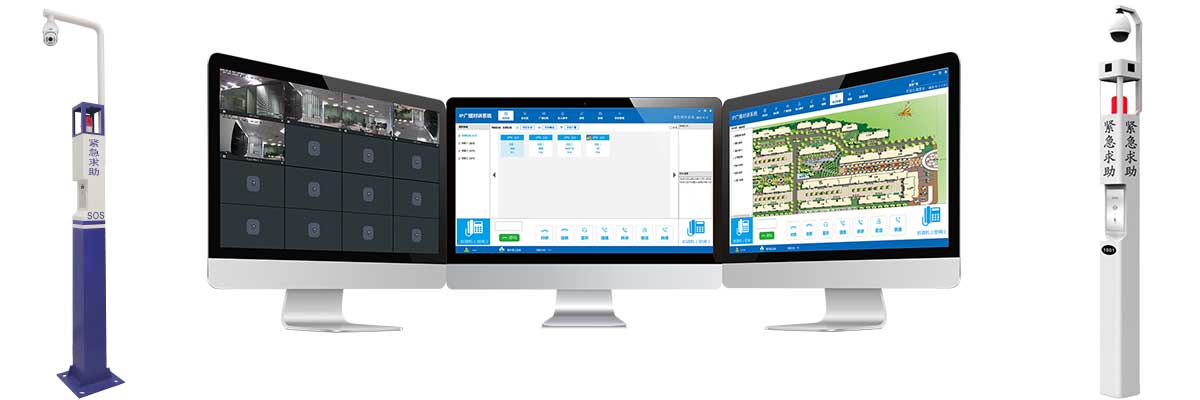

  學校一鍵應急報警聯網解決方案整體采用報警盒、報警箱或報警柱產品，通過運營商應用網絡構建校園安全防護體系，報警學校一鍵可將緊急事件上報被管轄派出所，并可實現系統自動事件記錄、視頻錄像、聯動彈窗等功能，后期事件追溯可按事件維度、時間維度、區域維度有效查詢并形成統計，本系統實施可達到學校管理的幾個預期效果：

便捷：提供一鍵式報警按鈕方式，遇警情可快速報警，接通后直接可視對講；

高效：提供地圖視圖，后端監控平臺實時展示報警點位置，指導快速出警；

智能：支持智能聯動視頻、聯動錄像、聯動防區圖，提供警情歸檔入庫管理；

閉環：所有報警信息都有記錄可查，對每條報警處理情況均可追溯，形成報警閉環管理。

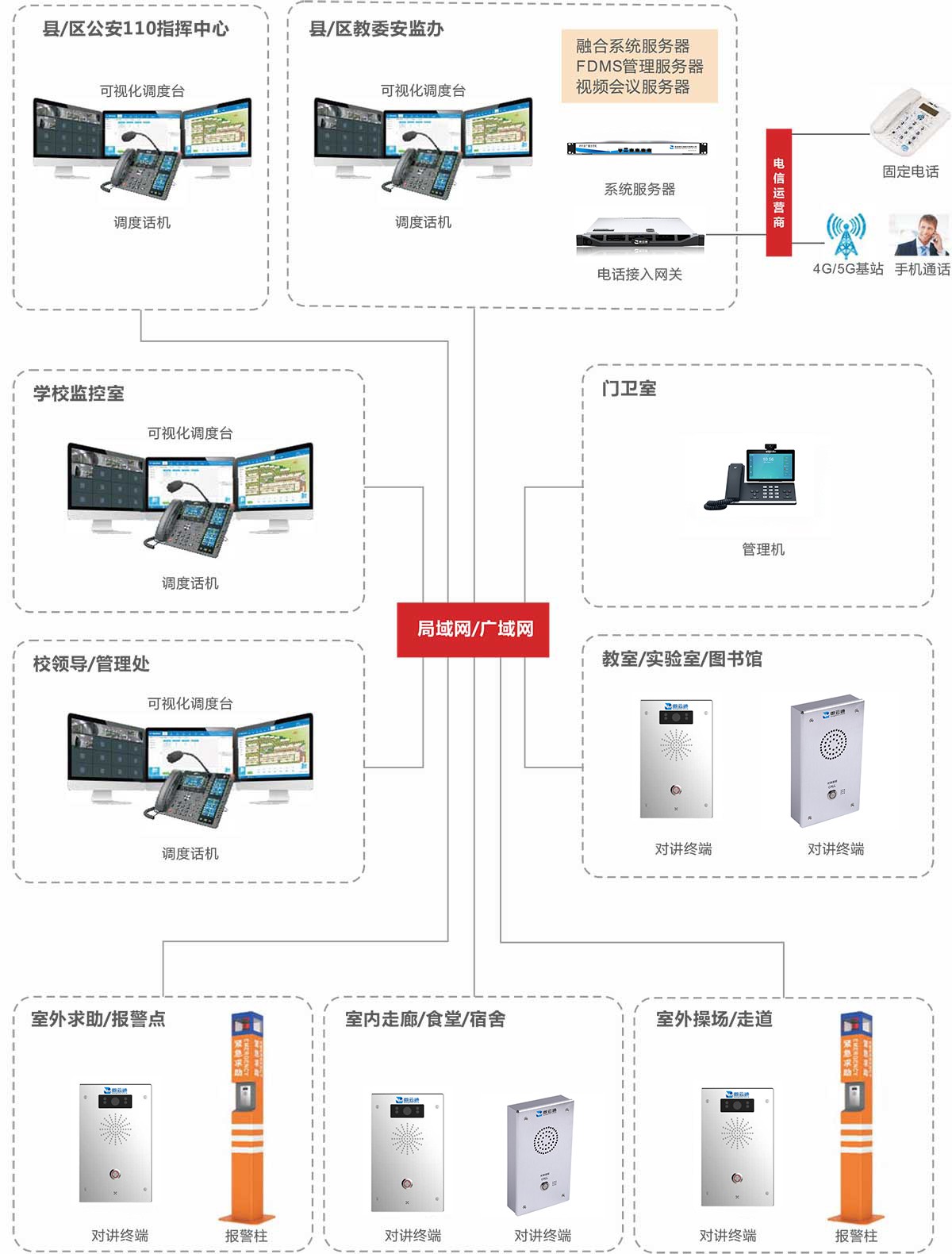

3.2 總體構架

一鍵報警架構說明：

前端：學校端按照需求配置緊急報警柱、報警箱或報警盒，遇緊急情況可進行一鍵緊急報警、可視對講功能；組網：網絡建設需借助運營商網絡，所有網絡均部署公網；教育局端：通過權限賬戶在教育局端進行登錄查看轄區內校園報警情況；110接警中心：接警中心通過公網或公安視頻專網接入派出所端接警設備，進行報警轉接；派出所：通過報警管理機進行接警，與現場進行可視通話。

報警流程：

1. Wayoto平臺支持SIP服務，所有前端報警設備集中注冊至管理平臺

2. 當有報警產生時，由平臺分發給接警中心管理機接警；

3. 接警中心確定警情后可轉呼至管轄派出所管理機，形成前端與管轄派出所管理機的直接通話。

主要核心區域功能：

一鍵報警

當師生遇到收/發件困難情況時，按下對講終端求助鍵，可快速呼叫到保安室或控制中心，值班人員第一時間響應，師生能及時得到幫助。有效減少異常處理的時間，提高師生的滿意度。

設備具有常亮報警按鈕，一鍵呼叫監控中心，快速實現雙向語音對講；

監控中心可通過報警設備進行廣播喊話，遠程發布安全信息，遠程控制警燈警笛開關，有效震懾違法犯罪；

所有廣播、警笛亦可通過報警聯動進行設置自動完成

呼叫 與輸入的終端進行通話 ，與輸入的手機進行通話（需配外線）

對講 與選定的終端進行通話

掛斷 立即結束選定的終端通話

監聽 監聽選定的終端通話，對方無感知，分通話監聽和環境監聽

強插 將選定的正在通話中的終端通話變成三方會議模式

拆講 將選定的正在通話中的終端通話變成跟控制臺通話，另一方被強制掛斷

密語 與選定的正在通話中的終端通話，另一方無感知

轉接 將選定的終端通話轉接到指定的終端上

全部區域 主界面顯示用戶可以看到的所有分區終端

分區  主界面顯示用戶可以看到的分區終端

分區會議  將控制臺當前顯示的所有在線終端拉入會議室

分區喊話  將控制臺當前顯示的所有在線終端拉入喊話任務中，終端只能聽不能說

分區廣播  將控制臺當前顯示的所有在線終端拉入廣播任務中，在當前廣播任務中支持插入喊話，即廣播暫停，等喊話結束廣播繼續

多方會議  將選定的多個終端加入會議，支持跨分區

多方喊話  將選定的多個終端加入喊話任務，支持跨分區，終端只能聽不能說

多方廣播 1將選定的多個終端加入廣播任務中，支持跨分區，在當前廣播任務中支持插入喊話，即廣播暫停，等喊話結束廣播繼續

聯系人  快速查找聯系人號碼，支持一鍵撥號

緊急廣播  打斷終端一切呼叫和廣播，播放已設定廣播任務

來電隊列  當左右話機全忙時，來電隊列里可以實時顯示正在呼入隊列的號碼

呼叫信息  實時顯示通話記錄

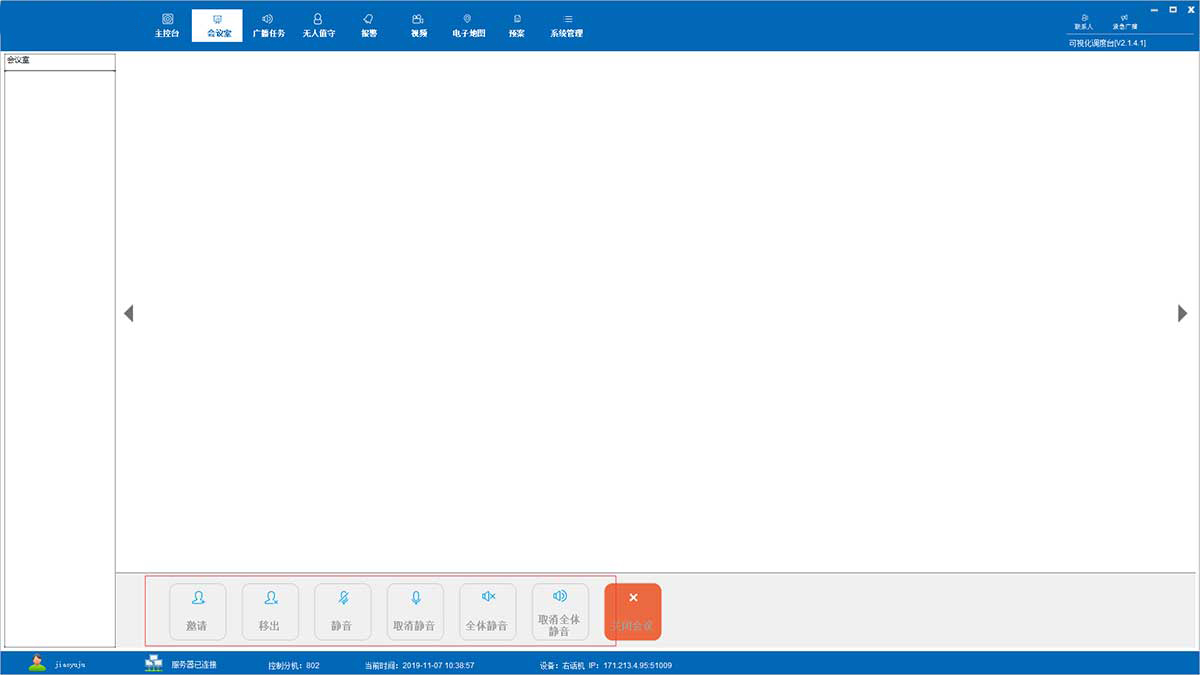

會議室

功能項 功能說明

邀請   邀請終端或外線加入會議

移出  將選中終端移出會議室

靜音   將選中終端設置為靜音，即只能聽不能說

取消靜音  將選中終端恢復正常模式，即聽說正常

全體靜音   將所有會議中的終端設置為靜音模式

取消全體靜音   將所有會議中的終端取消靜音模式

關閉會議   將包括控制臺話機在內的所有會議中的終端移除會議室，會議結束

廣播任務

功能項 功能說明

全部任務   已創建成功的廣播任務，任務分：音樂、喊話、文字、采播、文件

音樂任務 已創建成功的音樂任務

喊話任務 已創建成功的喊話任務

文字任務 已創建成功的文字任務

采播任務 已創建成功的采播任務

文件任務 已創建成功的文件任務

無人值守

功能項 功能說明

來電轉接 當調度員不在調度臺前時可以設置來電轉接

系統鎖屏   設置來電轉接后，調度臺進入鎖屏模式

取消值守   解除鎖屏狀態

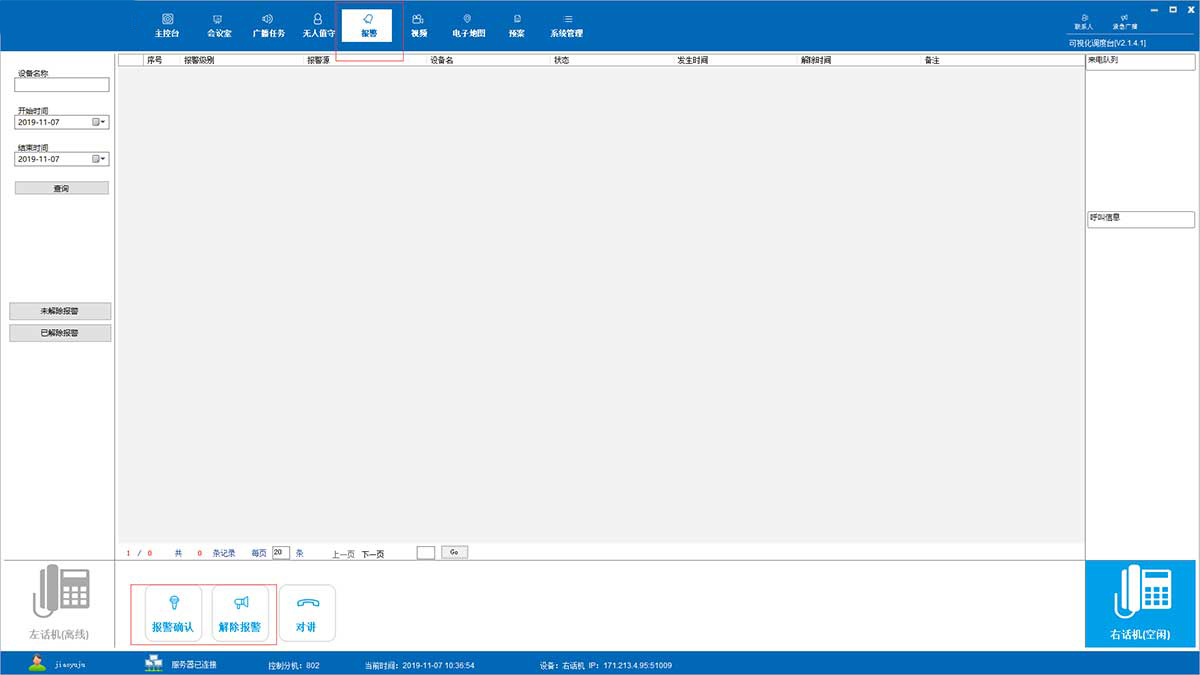

報警

功能項 功能說明

查詢 篩選當前報警頁符合條件的值

未解除報警 顯示未解除報警內容，包含報警源、狀態、發生時間等

已解除報警 顯示已解除報警內容

報警確認 確認是不是報警及報警級別

解除報警 解除當前選中的報警項

對講 與當前報警源對話

視頻

功能項 功能說明

視頻監控 實時查看設備所在區域環境狀態

視頻抓圖 對當前監控畫面進行抓圖

視頻錄像 對當前監控畫面進行錄像

錄像回放 對錄像記錄進行回放

視頻聯動 終端與調度臺接通時，終端相關聯攝像頭視頻自動彈出

視頻分離 視頻與調度臺分離，實現雙屏顯示

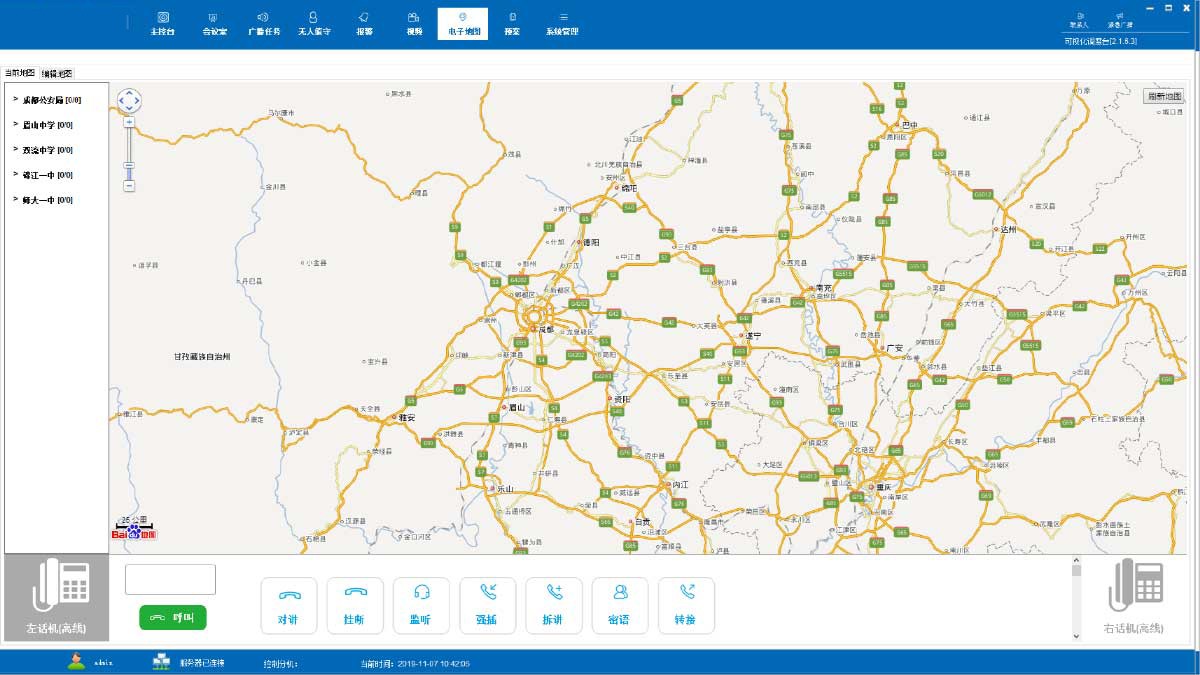

電子地圖

功能項 功能說明

當前地圖 顯示當前地圖及終端所在位置

全部區域 顯示當前地圖中有的終端，支持按區域顯示

功能鍵 可對當前地圖中的終端進行呼叫、對講、監聽、強插、拆講、密語、轉接等操作

編輯 上傳地圖和在地圖中編輯終端位置

上傳地圖 上傳需要呈現的地圖

預案

功能項 功能說明

廣播 終端報警觸發廣播任務

視頻 終端報警時調度臺會自動彈出視頻畫面

短信 終端報警觸發短信發送

對講 終端報警觸發自動接通電話

自動 終端報警自動觸發預案

手動 終端報警需確認后觸發預案
